< Frame Layout이란? >

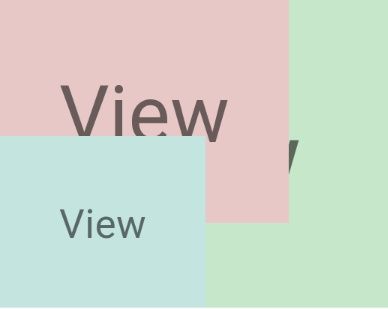

Frame은 '액자'를 의미한다. 하나의 프레임 레이아웃에는 여러 View를 겹쳐서 넣는 용도로 사용하는데

각 View를 레이아웃의 위, 아래, 좌, 우 형태로 배치할 수 있다.

모든 레이아웃이 그렇듯이, 상단에서 하단으로 View를 읽어들이며 화면을 표현하므로 마지막에 추가된 레이아웃일수록 화면의 가장 앞에 보이게 된다.

< FrameLayout의 목적 >

FrameLayout은 화면의 일부 영역을 차단하여 View 등의 단일 항목만 표현하기 위해 만들어졌다.

여러 View를 동시에 표현할 수 있는 장점이 있지만 디바이스의 화면 비율(모바일이나 태블릿의 너비/높이 차이)에 따라 화면이 다르게 보이는 점 때문에 FrameLayout 내부에는 하나의 View를 두는 것이 화면 구성이 안정적이다. (scalability)

하지만 특정 상황에 View를 겹쳐 표현해야 한다면 LinearLayout이나 RelativeLayout 보다는 FrameLayout를 사용한다.

< layout_gravity 속성 >

layout_gravity 속성은 LinearLayout에는 있고 RelativeLayout에는 없다. ( LinearLayout은 View를 겹쳐서 표현하지 못한다. )

layout_gravity는 View 자신이 부모 레이아웃 안에서 어느 위치에 존재할 것인지 지정하는 속성이다.

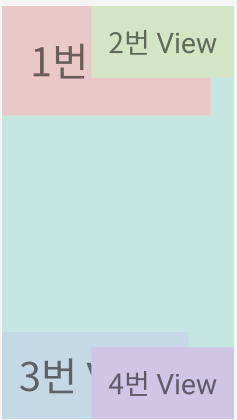

<?xml version="1.0" encoding="utf-8"?>
<FrameLayout xmlns:android="http://schemas.android.com/apk/res/android"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    android:background="#c5e5e1">

    <TextView
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:layout_gravity="top|left" // top 과 left ( default )
        android:background="#e8c9c7"
        android:text="1번 View"
        android:textSize="70sp"
        android:padding="50dp"/>

    <TextView
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:layout_gravity="top|right" // top 과 right
        android:background="#d4e5c5"
        android:text="2번 View"
        android:textSize="50sp"
        android:padding="30dp"/>

    <TextView
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:layout_gravity="bottom|left" // bottom 과 left
        android:background="#c5d8e5"
        android:text="3번 View"
        android:textSize="70sp"
        android:padding="30dp" />

    <TextView
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:layout_gravity="bottom|right" // bottom 과 right
        android:background="#d0c5e5"
        android:text="4번 View"
        android:textSize="50sp"
        android:padding="30dp"/>

</FrameLayout>

Constant	Value	Description
bottom	50	대상의 사이즈를 고정한 채로 대상을 부모 레이아웃의 하단에 둔다.
center	11	대상의 사이즈를 고정한 채로 대상을 부모 레이아웃의 정중앙에 둔다.
center_horizontal	1	대상의 사이즈를 고정한 채로 대상을 부모 레이아웃의 수평 정중앙에 둔다.
center_vertical	10	대상의 사이즈를 고정한 채로 대상을 부모 레이아웃의 수평 정중앙에 둔다.
clip_horizontal	8	대상의 크기가 레이아웃보다 클 경우 좌측 혹은 우측을 크기에 맞게 자른다. layout_gravity가 left에 작용한다면 오른쪽 가장자리를 자르고, right으로 작용한다면 왼쪽을 자른다. left, right을 적용하지 않았다면 양쪽을 자른다.
clip_vertical	80	대상의 크기가 레이아웃보다 클 경우 위측 혹은 아래측을 레이아웃 크기에 맞게 자른다. layout_gravity가 top에 작용한다면 아래쪽 가장자리를 자르고, bottom으로 작용한다면 위쪽을 자른다. top, bottom을 적용하지 않았다면 양쪽을 자른다.
end	800005	대상의 사이즈를 고정한 채로 대상을 부모 레이아웃의 끝지점에 둔다.
fill	77	대상의 사이즈를 변경하여 부모 레이아웃의 크기와 동일하게 맞춘다.
fill_horizontal	7	대상의 수평 사이즈를 변경하여 부모 레이아웃의 수평 너비와 동일하게 맞춘다.
fill_vertical	70	대상의 수직 사이즈를 변경하여 부모 레이아웃의 수직 높이와 동일하게 맞춘다.
left	3	대상의 사이즈를 고정한 채로 대상을 부모 레이아웃의 왼쪽에 둔다.
right	5	대상의 사이즈를 고정한 채로 대상을 부모 레이아웃의 오른쪽에 둔다.
start	800003	대상의 사이즈를 고정한 채로 대상을 부모 레이아웃의 시작지점에 둔다.
top	30	대상의 사이즈를 고정한 채로 대상을 부모 레이아웃의 상단에 둔다.

출처 : https://developer.android.com/reference/android/widget/FrameLayout
